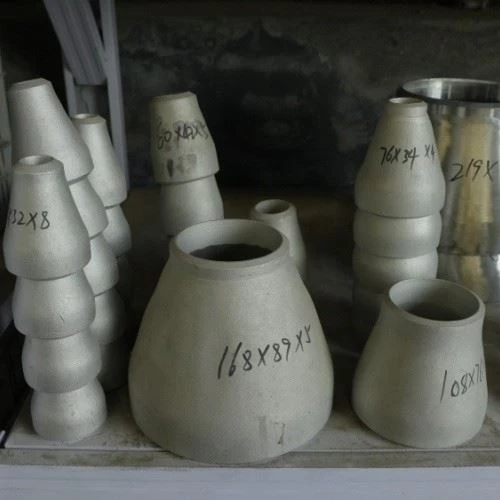

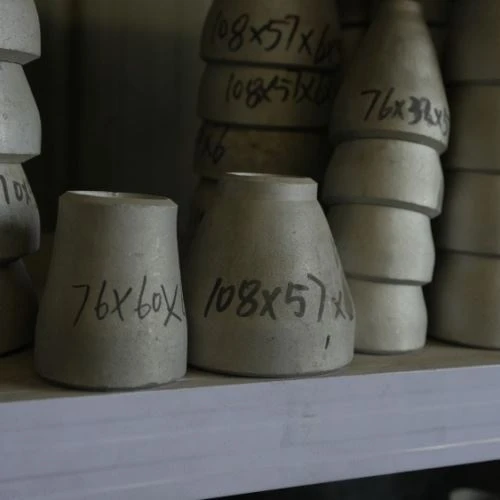

Aluminijumski reduktor

Henan Gnee New Material Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača aluminijskih reduktora u Kini. Uz bogato iskustvo, srdačno vas pozdravljamo na veleprodajni visokokvalitetni aluminijski reduktor na zalihama ovdje iz naše tvornice. Dostupne su dobre usluge i razumne cijene.

GNEE isporučuje aluminijske reduktore za spajanje cijevi ili cijevi različitih promjera u kompatibilne cevovodne sisteme. Aluminijski reduktor omogućava prijelaz s veće veličine cijevi na manju veličinu cijevi, dok održava put protoka kontinuiranim.

Dostupni tipovi uključuju koncentrične reduktore i ekscentrične reduktore, sa sučeonim{0}}zavarom i navojnim vezama u zavisnosti od dizajna reduktora, veličine i načina proizvodnje.

Za primenljive fabrički-fabričke spojeve za zavarivanje od kovanog aluminijuma i aluminijumskih{1}}legura, ASTM B361 pruža zahteve za materijale i proizvode. ASME B16.9 pruža dimenzionalne i srodne zahtjeve za fabrički-kovane spojeve za čeono{6}}zavarivanje. Za primenljive kovane spojeve sa navojem od obojenih metala, uključujući aluminijum i legure aluminijuma, može se primeniti ASME B16.52.

GNEE može isporučiti standardne i prilagođene aluminijumske reduktore prema leguri, temperamentu, velikoj-krajnjoj veličini, maloj-krajnjoj veličini, debljini stijenke, vrsti veze i primjenjivom standardu.

Zatražite ponudu za aluminijumski reduktor

Tipovi aluminijumskih reduktora

Aluminijski reduktori se uglavnom dijele po središnjoj liniji između velikih i malih krajeva.

Primjenjivi standard ovisi o vrsti spojnice, načinu proizvodnje i spoju. Standard treba potvrditi prije proizvodnje.

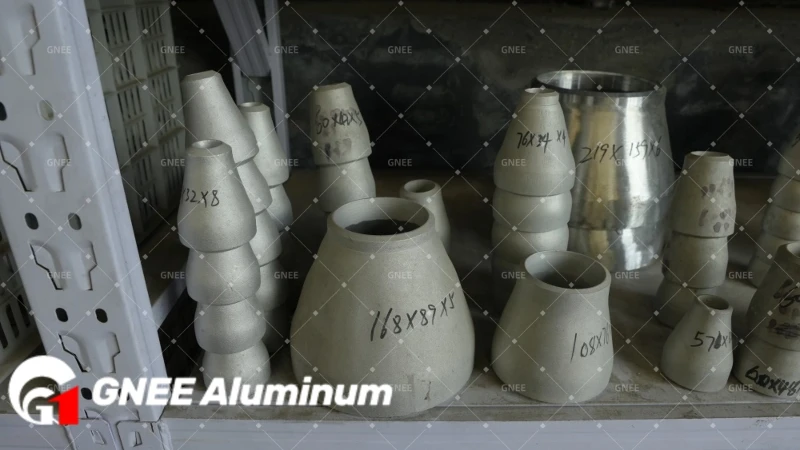

Koncentrični aluminijumski reduktor

Koncentrični aluminijski reduktor ima zajedničku središnju liniju između velikog i malog kraja.

Na primjer, koncentrični aluminijski reduktor 4" x 2" ima veliki kraj od 4 inča i mali kraj od 2 inča, s oba kraja na istoj središnjoj liniji.

Koncentrični reduktori se obično koriste u vertikalnim cjevovodima i simetričnim rasporedima, ali konačni izbor ovisi o dizajnu sistema.

Tipične primjene

Industrijski procesni cjevovodi

Vertikalni cjevovodi

Priključci opreme

HVAC sistemi

Sistemi{0}}komprimovanog vazduha

Opšta distribucija tečnosti

Ekscentrični aluminijumski reduktor

Ekscentrični aluminijski reduktor ima pomaknutu središnju liniju između velikog i malog kraja.

Jedna strana reduktora ostaje relativno poravnata sa susjednom cijevi. Orijentacija - ravno-gore ili ravno-dolje - zavisi od dizajna cjevovoda.

Tipične primjene

Horizontalni cjevovodi

Usisni priključci pumpe

Sistemi odvodnje

Procesni cjevovodi

HVAC sistemi

Priključci opreme



Koncentrični vs ekscentrični aluminijumski reduktor

Važno: Koncentrični i ekscentrični reduktori se biraju prema rasporedu cjevovoda i uslovima rada, a ne jednostavnim pravilom okomitog{0}}nasuprot{1}}horizontalnog pravila.

Vrste priključka aluminijskih reduktora

Čeono{0}}Aluminijski reduktor za zavarivanje

Aluminijski reduktor za sučeo{0}} zavaren je direktno na spojnu cijev ili cijev. Krajevi fitinga se pripremaju i poravnavaju sa spojnom cijevi prije zavarivanja. Ovo stvara trajnu vezu za proizvedene cevovodne sisteme.

Za primenljive fabrički{0}}fabričke elemente za zavarivanje od kovanog aluminijuma i aluminijumskih{1}}legura, ASTM B361 je relevantna specifikacija materijala i proizvoda. ASME B16.9 pruža dimenzionalne i povezane zahtjeve za primjenjive fabrički-fabričke elemente za sučeono{6} zavarivanje.

Aluminijumski reduktor sa navojem

Aluminijski reduktor s navojem koristi unutrašnje ili vanjske navoje cijevi za povezivanje s kompatibilnom cijevi ili komponentama s navojem.

Uobičajene specifikacije niti uključuju:

NPT

BSPT

BSPP

Metrički navoji gdje je navedeno

NPT, BSP i metrički navoji su različiti sistemi navoja i nisu međusobno zamjenjivi. Kupac treba navesti standard navoja, veličinu navoja, muški ili ženski navoj, te velike-krajnje i male{2}}krajnje dimenzije.

Za primenljive kovane spojeve sa navojem od obojenih metala napravljene od aluminijuma i legura aluminijuma, može se primeniti ASME B16.52. Tačan dizajn reduktora treba potvrditi prije proizvodnje jer ne potpada svaki prelazni navoj-veličine s navojem pod istim standardom dimenzija.

Aluminijumske dimenzije reduktora

Za spojeve za{0}}čeono zavarivanje, ASME B16.9-2024 pokriva fabrički-kovane spojeve za sučeono zavarivanje od NPS 1/2 do NPS 48 (DN15 do DN1200). Standard pokriva ukupne dimenzije, tolerancije, ocjene, ispitivanje i označavanje.

Za reduktore, kraj-do-dimenzija H zasnovana je na velikom-krajnjem NPS. Vrijednosti OD-a su određene prema veličini-krajnje i male-krajnje cijevi.

Uobičajene referentne dimenzije reduktora

Napomena: Ovo su standardne dimenzionalne reference za specificirane konfiguracije reduktora ASME B16.9. Kraj-do-dimenzija H zasnovana je na velikom-krajnjem NPS. Stvarne dimenzije treba potvrditi u odnosu na važeće izdanje ASME B16.9 i stvarnu specifikaciju proizvoda prije proizvodnje.

Za kombinacije smanjenja koje nisu gore navedene, GNEE može procijeniti proizvodnju prema crtežu ili detaljnim dimenzijama.

Određivanje veličina reduktora

Aluminijski reduktori mogu biti specificirani korištenjem NPS, DN ili stvarnog vanjskog promjera (OD) u zavisnosti od sistema cjevovoda.

NPS(Nominalna veličina cijevi) - koji se obično koristi u sjevernoameričkim specifikacijama cjevovoda

DN(Nominalni promjer) - koji se obično koristi u međunarodnim i evropskim specifikacijama

OD- za sisteme aluminijumskih cijevi, stvarni OD može biti važniji od NPS ili DN

Prilikom naručivanja reduktora za aluminijsku cijev umjesto standardizirane procesne cijevi, kupci bi trebali osigurati:

Veliki{0}}krajnji OD

Mali{0}}kraj OD

Debljina zida

Ovo pomaže u izbjegavanju neusklađenosti dimenzija između reduktora i spojne cijevi.

Pošaljite upit odmah

Tehničke specifikacije

Napomena: Debljina stijenke, raspon veličina i dostupnost legure nisu univerzalni za sve tipove reduktora. Konačne specifikacije treba potvrditi u skladu sa stvarnim dizajnom proizvoda i važećim standardom.

O rasporedu cijevi

Gdje je to kompatibilno s primjenjivim fitingom i dimenzijama cijevi, kupci mogu odrediti raspored cijevi kao što su SCH10, SCH40 ili SCH80. Međutim, raspored cijevi ne bi trebao biti tretiran kao samostalna ocjena tlaka za aluminijski reduktor.

Stvarna sposobnost pritiska zavisi od faktora uključujući leguru, temperaturu, debljinu zida, geometriju reduktora, veličinu fitinga, radnu temperaturu, metod povezivanja, važeći kod dizajna i uslove rada.

Izbor aluminijumske legure

Različite legure aluminija pružaju različite kombinacije čvrstoće, otpornosti na koroziju, zavarljivosti, mogućnosti oblikovanja i obradivosti.

Standardi za aluminijumske reduktore

Tačan standard uvijek treba potvrditi u odnosu na stvarni dizajn proizvoda, način proizvodnje i specifikaciju kupovine.

ASTM B361

ASTM B361-16(2024) - Standardna specifikacija za fabrički-fabrički izrađene spojeve za zavarivanje od kovanog aluminijuma i aluminijumskih legura

Ovo je ASTM specifikacija proizvoda za fabrički-faktore za zavarivanje od kovanog aluminijuma i aluminijumskih{1}}legura. Za aluminijski reduktor sučeonog-zavara, ASTM B361 može biti specificiran za zahtjeve materijala i proizvoda zajedno sa primjenjivim standardom dimenzija.

ASME B16.9

ASME B16.9-2024 - tvornički-Kovani spojevi za čeono zavarivanje

ASME B16.9 pokriva ukupne dimenzije, tolerancije, ocjene, ispitivanje i označavanje za fabrički-kovane spojeve za čeono{2}} zavarivanje u veličinama od NPS 1/2 do NPS 48 (DN15 do DN1200). Za reduktore aluminijskih{9}}čeonih zavara, B16.9 je ključna referenca dimenzija.

ASME B16.52

ASME B{0}} Kovani fitinzi od obojenih metala, utičnice-Zavarivanje i navoji

Ovaj standard pokriva kovane armature napravljene od obojenih materijala, uključujući aluminijum i legure aluminijuma, sa utičnicom{0}}zavarivanjem i krajevima sa navojem. Relevantno je za primenljive aluminijumske spojeve sa navojem. Ne treba ga predstavljati kao univerzalni standard za svaki aluminijumski reduktor - prvo se mora utvrditi stvarni dizajn i način proizvodnje.

Pročitajte više:Standardi za aluminijske cijevne spojnice

Primjena aluminijumskog reduktora

Industrijski procesni cjevovodi

Aluminijski reduktori se mogu koristiti za prijelaz između različitih veličina cijevi u kompatibilnim industrijskim cijevnim sistemima i distributivnim linijama.

Priključci pumpi i opreme

Reduktori mogu odgovarati različitim veličinama cijevi na priključcima pumpe, priključcima ventila, mlaznicama rezervoara, izmjenjivačima topline, razdjelnicima i procesnoj opremi. Za primjene usisne pumpe, orijentaciju ekscentričnog reduktora treba odrediti iz dizajna cjevovoda.

Sistemi{0}}komprimovanog zraka

Aluminijski reduktori mogu povezivati ​​različite veličine vodova u sistemima za distribuciju komprimovanog{0}}vazduha gdje su materijal i dizajn spojnice pogodni za radne uslove.

HVAC

Aluminijski reduktori mogu obezbijediti prelaze veličine u kompatibilnim HVAC i{0}}sistemima za rukovanje zrakom.

Marine Piping

Aluminijske legure kao što su 5083 i 5086 mogu se uzeti u obzir za kompatibilne morske cijevne sisteme gdje su potrebna mala težina, otpornost na koroziju i zavarljivost. Odabrana legura i temperament treba da budu usklađeni sa morskim okruženjem i specifikacijom projekta.

Drenažni sistemi

Ekscentrični reduktori se mogu uzeti u obzir tamo gdje je važno održavati elevaciju cijevi i karakteristike drenaže.

Industrijski procesni cjevovodi

Sistemi{0}}komprimovanog zraka

HVAC

Marine Piping

11. Inspekcija i kontrola kvaliteta

GNEE može organizirati inspekciju prema dogovorenoj specifikaciji proizvoda i narudžbenici.

Inspekcija materijala

Verifikacija legure

Verifikacija temperamenta

Dokumentacija o hemijskom sastavu

Pregled sertifikata materijala

Dimenzionalna inspekcija

Veliki{0}}krajnji OD

Mali{0}}kraj OD

Debljina zida

Ukupna dužina (H)

Koncentričnost ili ekscentričnost

Završi pripremu

Dimenzije navoja gdje je primjenjivo

Inspekcija površine

Pukotine, udubljenja, ogrebotine, deformacije, površinska oštećenja

Dodatno testiranje(u zavisnosti od specifikacije kupovine)

PMI

Ispitivanje penetrantima boje

Ispitivanje tlaka gdje je primjenjivo

Inspekcija{0}}koje je odredio kupac

Zahtjeve inspekcije treba dogovoriti prije proizvodnje.

12. Pakovanje

GNEE koristi izvoznu ambalažu dizajniranu da zaštiti aluminijske reduktore tokom rukovanja, utovara i međunarodnog transporta.

Tipično pakovanje uključuje:

Pojedinačne zaštitne vrećice

Plastični film

Kraft papir

Kartonske kutije

Drveni sanduk

Drvene palete

Strapping

Mali reduktori se mogu pakirati u kartone i pričvrstiti na drvene palete. Veći reduktori se mogu zaštititi odgovarajućim materijalima za pakovanje i pričvrstiti na palete ili unutar drvenih sanduka. Pakovanje se može prilagoditi prema zahtjevima za punjenje kontejnera, veličini ugradnje, količini, destinaciji i uputama za pakovanje kupca.

13. FAQ

Koristi li se koncentrični reduktor samo u vertikalnim cijevima?

Ne. Koncentrični reduktori se obično koriste u vertikalnim ili simetričnim rasporedima cjevovoda, ali nisu ograničeni na vertikalne cijevi. Ispravan reduktor ovisi o dizajnu cijevi.

Da li se ekscentrični reduktor uvijek koristi u horizontalnim cijevima?

Ne. Ekscentrični reduktori se obično razmatraju za horizontalne cijevi, ali njihova upotreba ovisi o rasporedu sistema i servisnim zahtjevima.

Koji je reduktor bolji za usisavanje pumpe?

Za određene horizontalne usisne rasporede pumpe, može se dati prednost ekscentričnom reduktoru jer ravna strana može biti orijentirana kako bi se smanjila mogućnost zračnog ili parnog džepa. Stvarnu orijentaciju treba odrediti dizajnom cijevi i zahtjevima proizvođača pumpe.

Koji standard pokriva aluminijske reduktore{0}}čeonog zavarivanja?

Primjenjivi tvornički-izrađeni reduktori za zavarivanje od kovanog aluminijuma i aluminijumske{1}}legura mogu se specificirati u skladu sa ASTM B361, dok ASME B16.9 daje dimenzionalne i povezane zahtjeve za primjenjive fabrički{4}}fabričke{4}}fabričke elemente za čeono{5}} zavarivanje.

Da li su aluminijumski reduktori dostupni kao bešavni?

Način proizvodnje ovisi o veličini, leguri, geometriji i traženoj specifikaciji. Neki dizajni aluminijumskih reduktora mogu biti proizvedeni od ekstrudiranog ili drugog kovanog materijala, dok drugi mogu zahtevati oblikovanje, proizvodnju, kovanje ili mašinsku obradu. "Bešavno" ne bi trebalo biti navedeno bez potvrde stvarnog puta proizvodnje i specifikacije proizvoda.

Koja je standardna dužina{0}}do-kraja aluminijumskog reduktora?

Za primjenjive reduktore sučeonog{0}}varenja, kraj-do-dimenzija H je uspostavljena primjenjivom konfiguracijom ASME B16.9 i zasnovana je na velikom-kraju NPS. Stvarna dimenzija zavisi od velike{6}}krajnje veličine, male-krajnje veličine, koncentričnog ili ekscentričnog dizajna i primjenjivog standardnog izdanja. Za prilagođene reduktore, potrebna ukupna dužina može se odrediti crtežom.

Mogu li se aluminijumski reduktori napraviti u 6061?

Da. 6061 se može uzeti u obzir za prikladne primjene gdje njegova snaga, obradivost i zavarljivost ispunjavaju zahtjeve projekta.

Mogu li se aluminijski reduktori 5083 koristiti za pomorsku primjenu?

Za pomorsku primjenu mogu se razmotriti odgovarajući aluminijski reduktori 5083. Konačna legura, temperament, debljina stijenke, postupak zavarivanja i servisni uvjeti trebaju biti potvrđeni za konkretan projekat.

Može li se SCH40 ili SCH80 specificirati za aluminijske reduktore?

Tamo gdje je primjenjivo, aluminijski reduktori mogu biti dizajnirani tako da odgovaraju kompatibilnim dimenzijama cijevi određenim rasporedom cijevi. Međutim, SCH40 ili SCH80 ne treba tretirati kao samostalnu ocjenu tlaka aluminijskog reduktora. Sposobnost pritiska ovisi o leguri, temperamentu, debljini stijenke, geometriji, temperaturi, spoju i primjenjivim zahtjevima dizajna.

Koje veličine aluminijskih reduktora su dostupne?

ASME B16.9 pokriva fabrički-fabričke kovane-faze za sučeono zavarivanje od NPS 1/2 do NPS 48. Stvarni opseg isporuke GNEE-a zavisi od tipa fitinga, legure, načina proizvodnje i proizvodnih mogućnosti.

Može li GNEE proizvoditi aluminijske reduktore po narudžbi?

Da. GNEE može procijeniti prilagođene reduktore prema crtežima, uzorcima ili detaljnim zahtjevima dimenzija. Molimo navedite veliki-krajnji OD, mali-krajnji OD, debljinu zida, ukupnu dužinu, koncentričnu ili ekscentričnu geometriju, leguru, temperaturu, vrstu veze i količinu.
